ESD Series – Motor Pumps

The Aquaplus ESD Series Motor Pumps are close coupled versions of the widely recognised Aquaplus ESD Series Bare Shaft DIN pumps, designed and manufactured to the international standard DIN 24255 (EN 733).

Aquaplus ESD Series Pumps are also available in bare shaft and long coupled configurations.

ESD Series – Motor Pumps
  • Features
  • Applications

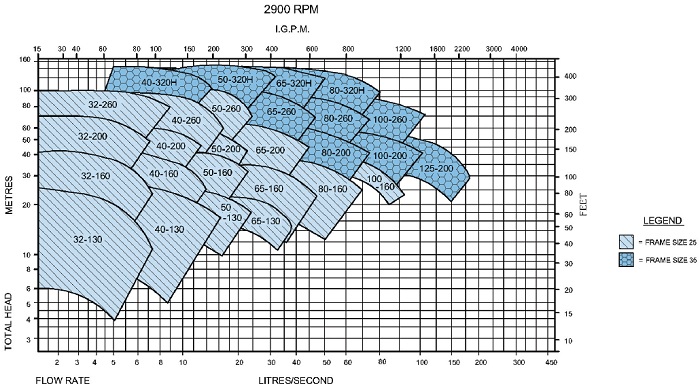

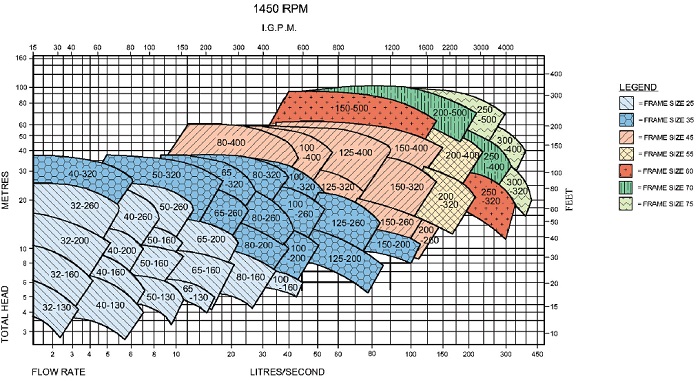

  • Curves
  • Tech Specs
  • Downloads
  • Double shrouded impeller design
  • Back pull-out facility
  • Maximum operating pressure 1600kPa dependent on pump model
  • Maximum speed varies between 1500rpm and 3600rpm dependant on pump size
  • Maximum temperature with mechanical shaft sealing arrangement -10°C to 120°C
  • Cast metal casing with integrally cast feet
  • Re-usable casing o-rings
  • Shaft sealing is standard as mechanical seal with stainless steel shaft sleeve
  • Replaceable wear rings fitted to all volutes
  • Pumps manufactured to the German Standard DIN 24255 (EN 733)
  • Building services: condenser water, heating water, chilled water
  • Mining: transfer and processing applications
  • Irrigation
  • Commercial swimming pools
  • Fire protection

CI/CI/MS, CI/Br/MS

Model Number Suction
(mm)		 Discharge
(mm)		 Pump
Frame Size		 kW Motor Poles Motor
Frame Size
ESDM-32-130 50 32 25 0.4 4 D71
0.6 4 D80
0.8 4 D80
1.1 4 D80
1.5 2 D90S
2.2 2 D90L
3 2 D100L
ESDM-32-160 50 32 25 0.6 4 D80
1.5 2 D90S
2.2 2 D90L
3 2 D100L
4 2 D112M
5.5 2 D132S
ESDM-32-200 50 32 25 0.6 4 D80
0.8 4 D80
1.1 4 D90S
4 2 D112M
5.5 2 D132S
7.5 2 D132S
11 2 D160M
ESDM-32-260 50 32 25 1.1 4 D90S
1.5 4 D90L
2.2 4 D100L
3 4 D100L
11 2 D160M
15 2 D160M
19 2 D160L
ESDM-40-130 65 40 25 0.4 4 D71
0.6 4 D80
0.8 4 D80
1.5 2 D90S
2.2 2 D90L
3 2 D100L
4 2 D112M
5.5 2 D132S
ESDM-40-160 65 40 25 0.4 4 D71
0.6 4 D80
0.8 4 D80
1.1 4 D90S
3 2 D100L
4 2 D112M
5.5 2 D132S
7.5 2 D132S
ESDM-40-200 65 40 25 0.8 4 D80
1.1 4 D90S
1.5 4 D90L
5.5 2 D132S
7.5 2 D132S
11 2 D160M
ESDM-40-260 65 40 25 1.5 4 D90L
2.2 4 D100L
3 4 D100L
11 2 D160M
15 2 D160M
19 2 D160L
22 2 D180M
30 2 D200L
ESDM-40-320 65 40 35 3 4 D100L
4 4 D112M
5.5 4 D132S
7.5 4 D132M
22 2 D180M
30 2 D200L
37 2 D200L
45 2 D225M
55 2 D250M
ESDM-50-130 65 50 25 0.6 4 D80
0.8 4 D80
1.1 4 D90S
3 2 D100L
4 2 D112M
5.5 2 D132S
7.5 2 D132S
ESDM-50-160 65 50 25 0.8 4 D80
1.1 4 D90S
1.5 4 D90L
5.5 2 D132S
7.5 2 D132S
11 2 D160M
15 2 D160M
ESDM-50-200 65 50 25 1.1 4 D90S
1.5 4 D90L
2.2 4 D100L
7.5 2 D132S
11 2 D160M
15 2 D160M
19 2 D160L
ESDM-50-260 65 50 25 2.2 4 D100L
3 4 D100L
4 4 D112M
5.5 4 D132S
19 2 D160L
22 2 D180M
30 2 D200L
37 2 D200L
ESDM-50-320 65 50 35 5.5 4 D132S
7.5 4 D132S
10 4 D132M
11 4 D160M
37 2 D200L
45 2 D225M
55 2 D250M
75 2 D280S
90 2 D280M
ESDM-65-130 80 65 25 1.1 4 D90S
1.5 4 D90L
5.5 2 D132S
7.5 2 D132S
11 2 D160M
ESDM-65-160 80 65 25 0.8 4 D80
1.1 4 D90S
1.5 4 D90L
2.2 4 D100L
7.5 2 D132S
11 2 D160M
15 2 D160M
19 2 D160L
ESDM-65-200 80 65 25 1.5 4 D90L
2.2 4 D100L
3 4 D100L
4 4 D112M
15 2 D160M
19 2 D160L
22 2 D180M
30 2 D200L
ESDM-65-260 80 65 25 5.5 4 D132S
7.5 4 D132M
10 4 D132M
37 2 D200L
45 2 D225M
55 2 D250M
75 2 D280S
ESDM-65-320 80 65 35 5.5 4 D132S
7.5 4 D132M
10 4 D132M
11 4 D160M
15 4 D160L
45 2 D225M
55 2 D250M
75 2 D280S
90 2 D280M
110 2 D280M
ESDM-80-160 100 80 25 2.2 4 D100L
3 4 D100L
4 4 D112M
11 2 160M
15 2 D160M
19 2 D160L
22 2 D180M
30 2 D200L
ESDM-80-200 100 80 35 2.2 4 D100L
3 4 D100L
4 4 D112M
5.5 4 D132S
19 2 D160L
22 2 D180M
30 2 D200L
37 2 D200L
45 2 D225M
ESDM-80-260 100 80 35 5.5 4 D132S
7.5 4 D132M
10 4 D132M
11 4 D160M
37 2 D200L
45 2 D225M
55 2 D250M
75 2 D280S
90 2 D280M
ESDM-80-320 100 80 35 10 4 D132M
11 4 D160M
15 4 D160L
19 4 D180M
75 2 D280S
90 2 D280M
110 2 D280M
132 2 D315M
ESDM-80-400 100 80 45 15 4 D160L
19 4 D180M
22 4 D180L
30 4 D200L
37 4 D225S
ESDM-100-160 125 100 25 4 4 D112M
30 2 D200L
ESDM-100-200 125 100 35 3 4 D100L
4 4 D112M
5.5 4 D132S
7.5 4 D132M
11 4 D160M
37 2 D200L
45 2 D225M
55 2 D250M
75 2 D280S
ESDM-100-260 125 100 35 7.5 4 D132M
10 4 D132M
11 4 D160M
15 4 D160L
55 2 D250M
75 2 D280S
90 2 D280M
110 2 D280M
132 2 D315M
ESDM-100-320 125 100 35 10 4 D132M
11 4 D160M
15 4 D160L
19 4 D180M
22 4 D180L
30 4 D200L
ESDM-100-400 125 100 35 19 4 D180M
22 4 D180L
30 4 D200L
37 4 D225S
45 4 D225M
ESDM-125-200 150 125 35 7.5 4 D132M
10 4 D132M
11 4 D160M
55 2 D250M
75 2 D280S
90 2 D280M
ESDM-125-260 150 125 35 10 4 D132M
11 4 D160M
15 4 D160L
19 4 D180M
22 4 D180L
ESDM-125-320 150 125 45 15 4 D160L
19 4 D180M
22 4 D180L
30 4 D200L
ESDM-125-400 150 125 45 30 4 D200L
37 4 D225S
45 4 D225M
55 4 D250M
75 4 D250M
ESDM-150-200 200 150 35G 10 4 D132M
11 4 D160M
15 4 D160L
19 4 D180M
ESDM-150-260 200 150 45 11 4 D160M
15 4 D160L
19 4 D180M
22 4 D180L
30 4 D200L
ESDM-150-320 200 150 45 30 4 D200L
37 4 D225S
45 4 D225M
55 4 D250M
ESDM-150-400 200 150 45 45 4 D225M
55 4 D250M
75 4 D250M
90 4 D280M
